物聯網智能電表遠程監控、自動斷電系統

2020-09-13 13:40:41 107

一:主要功能

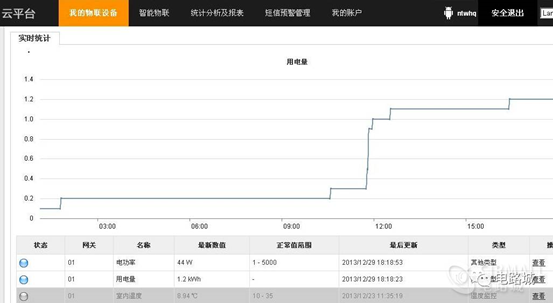

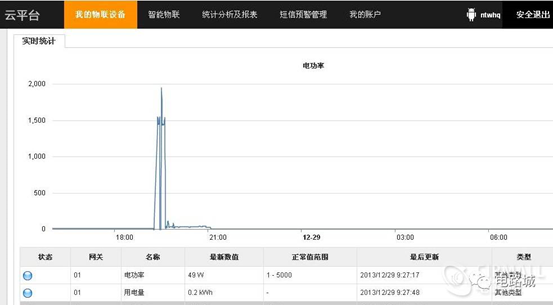

1、對用電功率和用電量進行監測，可以通過手機或電腦查看。

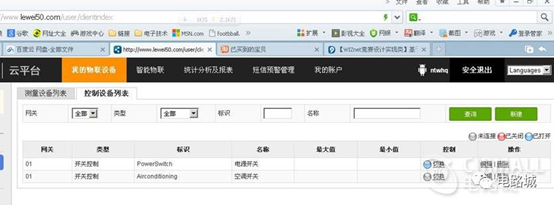

2、通過手機或電腦遠程對電源進行開關控制。

3、進一步可通過聯網設置實現定時開關電源、超功率、超用電量自動斷電等功能。

二：系統組成：

Arduino mega2560 R3 開發板

Arduino Ethernet W5100 網絡擴展板

電子式電能表

固態繼電器

小電路板

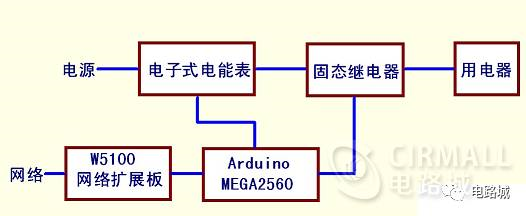

系統設計框圖：

圖片關鍵詞

三：電路工作原理：

先簡單說明一下用的電子式電能表的原理：電能表由分壓器完成電壓取樣，由取樣電阻完成電流取樣，取樣后的電壓、電流信號由乘法器轉換為功率信號，經V/F變換后，輸出的脈沖信號推動計數器工作，同時通過光電耦合器輸出相同的脈沖，就是使用這一脈沖進行檢測的。用的220V 5(20)A的電能表對應的參數為3200imp/kWh，即每用1kWh電量輸出3200個脈沖，同時通過測量這個脈沖的周期就可以計算出用功率。因此用Aduino MEGA2560對脈沖計數并測量周期，就可以將功率和用電量的數據通過W5100網絡擴展板傳送到樂聯網。用一只固態繼電器串聯在電能表和用電器之間，由Arduino mega2560控制固態繼電器的開通與斷開，這樣就可以用手機或電腦通過遠程控制電源的開關。在網上設置用切換方式控制開關，手機裝了相關App軟件也就可以進行控制了，同時也能夠通過手機查看功率和用電量數據。

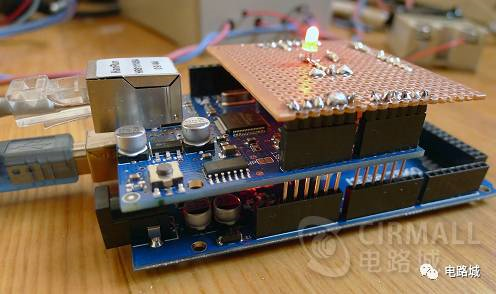

系統的實物連接圖：

圖片關鍵詞
